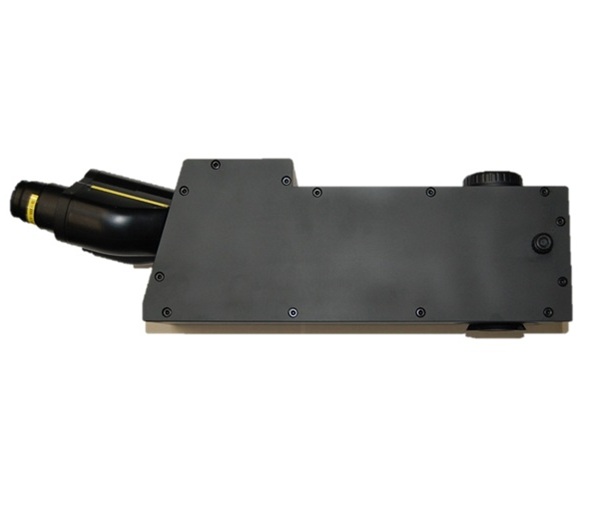

対物レンズの直線状から、接眼レンズの先端までの距離を延長した鏡筒の製作をしております。
画像のものは対物レンズの直線状から接眼レンズの先端まで417ｍｍです。
有限遠補正光学系と無限遠補正光学系、どちらも製作可能です。(画像は無限遠補正工学系のもの)
見え方や、延長距離等、詳しくはお問い合わせにてご相談に乗らせていただきます。

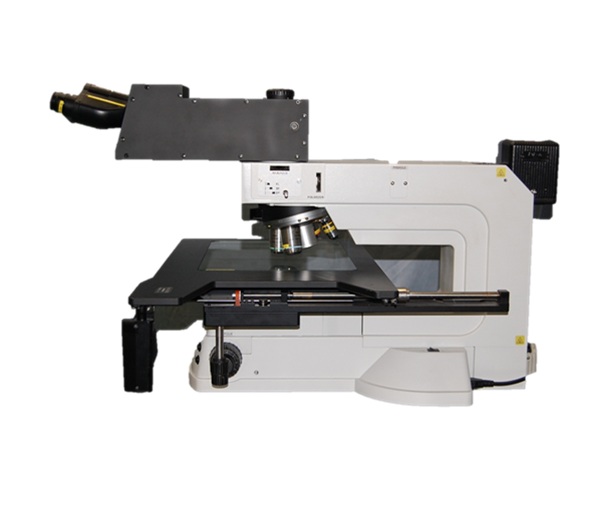

延長鏡筒のイメージ図です。
ニコンのＬＶ-ＴＩ３　正立三眼鏡筒使用時より、220ｍｍほど手前に延長されています。

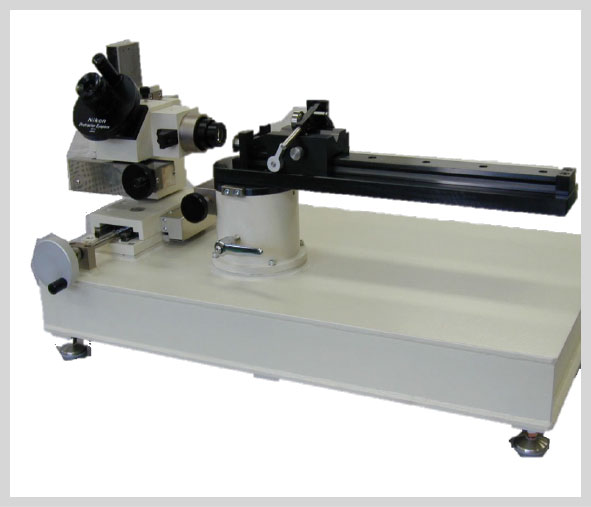

観察部 単眼観察部
照明 ＬＥＤリング照明
測定範囲（ＸＹストローク） 50ｘ50ｍｍ
フォーカスステージ移動範囲 50ｍｍ
測定精度 3+Ｌ/50µm
旋回機構部の動作 135°
旋回カウンターの単位 分
カメラの取り付け可
791（Ｗ）ｘ507（Ｄ）ｘ450（Ｈ）ｍｍ、約100ｋｇ

※接眼レンズ、対物レンズ、Ｘ－Ｙカウント表示部はニコン製のものを使用しています
※XYZストローク、旋回角度、ワークの保持方法、お見積り等、様々なご相談に乗らせていただきます。

測定精度の測定方法はJISB7153-1995に記させた方法による。

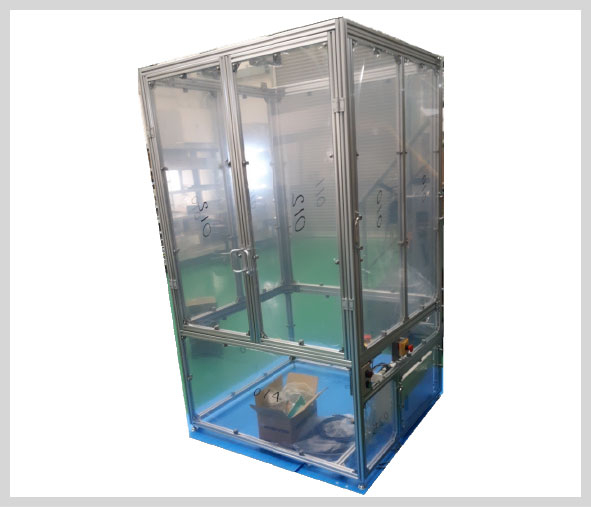

精密機器のための安全カバーも製作しております。

アルミフレーム
プレート pet透明　t=5(静電タイプ)
観音扉式

※サイズ、安全装置の取り付け、耐震金具の取り付け等、様々なご要望にお応えできます。
